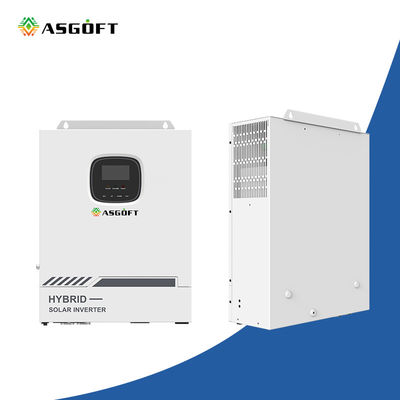

MPPT Solar Şarj Cihazı ile Güneş Sistemi İçin 48V Solar Hibrit İnvertör Saf Sinüs Kapalı Izgara İnvertör
Tanım:
Şebekeye bağlı evirici, enerjiyi doğrudan şebekeye gönderir, bu nedenle şebekenin bir akım kaynağına eşdeğer olan frekansı ve fazı izlenmelidir.Tabii ki, bazı invertörler artık düşük voltaj geçiş yeteneğine sahiptir ve PQ regülasyonu yapabilir.
Şebekeden bağımsız invertör, esas olarak bir voltaj kaynağı olan kendi voltajını kontrol eden bağımsız bir küçük elektrik şebekesi kurmaya eşdeğerdir.
Şebekeye bağlı eviricinin enerji depolaması gerekmez, ancak enerji düzenlenemez.Üretilen fotovoltaik güç miktarı, başkalarının istese de istemese de ağa gönderilecek.Elektrik şebekesi bundan pek hoşlanmaz.
Ağ dışı genellikle enerji depolama gerektirir ve ağa enerji göndermez.Elektrik şebekesinin müdahale etme hakkı yoktur.
Özellikler :
Parametre:
| Modeli | HSI 5500P | Ayarlanabilir | |
| Pil Girişi | |||
| Pil Türü Nominal Akü Giriş Voltajı Hibrit Şarj Maksimum Şarj Akımı |
Mühürlü, Taşkın, JEL, LFP, Üçlü 48V ( Minimum Başlangıç Voltajı 44V) 100A |
√ √ |
|
| Akü Voltaj Aralığı Güneş Girişi Maksimum PV Açık Devre Gerilimi PV Çalışma Gerilimi Aralığı MPPT Voltaj Aralığı Maksimum PV Giriş Akımı Maksimum PV Giriş Gücü |
40Vdc~60Vdc ± 0.6Vdc(Düşük Gerilim Uyarısı/Kapatma Gerilimi/ Aşırı Gerilim Uyarısı/Aşırı Gerilim Düzeltme...) 500Vdc 120-500Vdc 120-450Vdc 22A 6000W |
√√ | |
| Maksimum PV Şarj Akımı AC Girişi (jeneratör/şebeke) Şebeke Maksimum Şarj Akımı Nominal Giriş Gerilimi Giriş Gerilimi Aralığı |
100A 60A 220/230Vac UPS Şebeke Modu:(170Vac~280Vac)土2% APL Jeneratör Modu:(90Vac~280Vac)±2% |
√√ √√ √√ |
|
| Sıklık | 50Hz/ 60Hz (Otomatik Algılama) | ||
| Şebeke Şarj Verimliliği | >95% | ||
| Anahtarlama Süresi (bypass ve invertör) | 10ms(Tipik Değer) | ||
| Maksimum Baypas Aşırı Yük Akımı AC Çıkışı |
40A | ||
| Çıkış Gerilimi Dalga Formu Nominal Çıkış Gerilimi (Vac) |
Saf sinus dalgası 230 Vac |
√√ | |
| Nominal Çıkış Gücü (VA) | 5500 | ||
| Nominal Çıkış Gücü (W) | 5500 | ||
| Zirve gücü | 11000VA | ||
| Yükte Motor Kapasitesi Çıkış Frekans Aralığı(Hz) |
4HP 50Hz±0,3Hz/60Hz±0,3Hz |
√√ | |
| Maksimum Verimlilik | >92% | ||
| Yüksüz Kayıp | Enerji Tasarrufu Olmayan Mod: ≤50W Enerji Tasarrufu Modu:≤25W (Manuel Kurulum) | ||
| Genel | |||
| ⑬ | ⑭ ⑮ | Paralel/bölünmüş faz sayısı | 1-6 ADET |
| sertifika | CE(IEC62109-1)/CETL(UL 1741 C22.2 NO.107.1)/FCC/SAA | ||
| EMC Sertifikasyon Seviyesi | EN61000, C2 | ||
| Çalışma Sıcaklığı Aralığı | -10°C ~ 55°C | ||
| Depolama Sıcaklık Aralığı Nem Aralığı boyutlar Ağırlık (kg) |
-25°C ~ 60°C %5 ila %95 (Konformal Kaplama Koruması) 426mm*322mm*124mm426mm*322mm*124mm 10.5 |

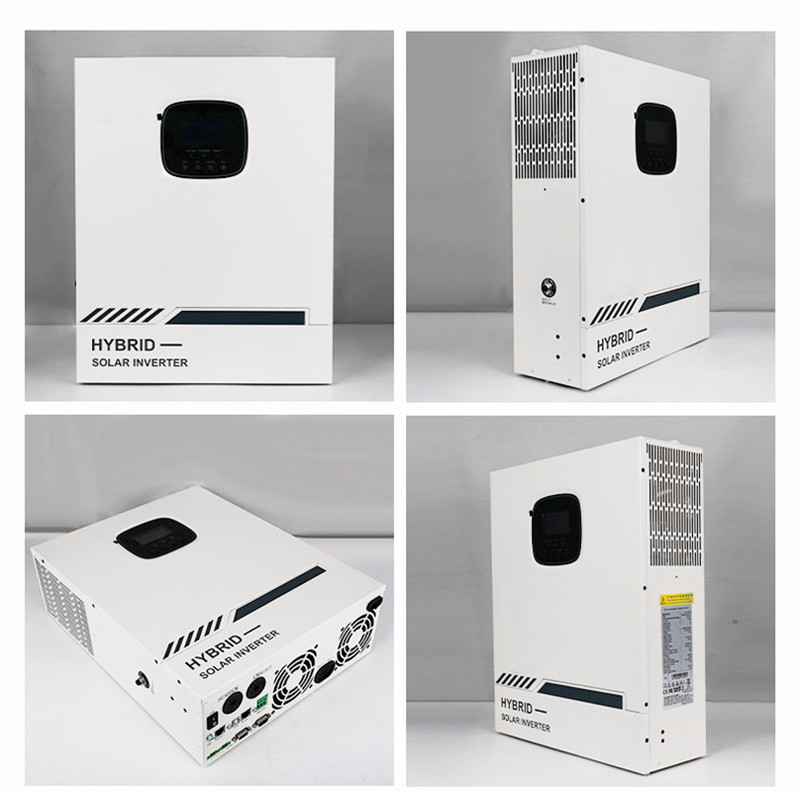

Ürün Detayları :
